에어소프트건 비비로더(자동급탄기) 소스코드

반응형

https://www.choogo.net/6



에어소프트건(비비탄총) 자동 비비로더(비비탄 급탄기) 제작

https://youtu.be/j50TV--xbPw 50초짜리 짧은 영상입니다. 에어소프트건(비비탄총)용 비비로더(비비탄 급탄기) 제작중입니다. 돌돌이 비비로더를 샀는데..이놈이 제 탄창에 정확히 맞지않아서 비비탄 10

www.choogo.net



위 게시물에서 소개했던 자동급탄기 소스코드 입니다.

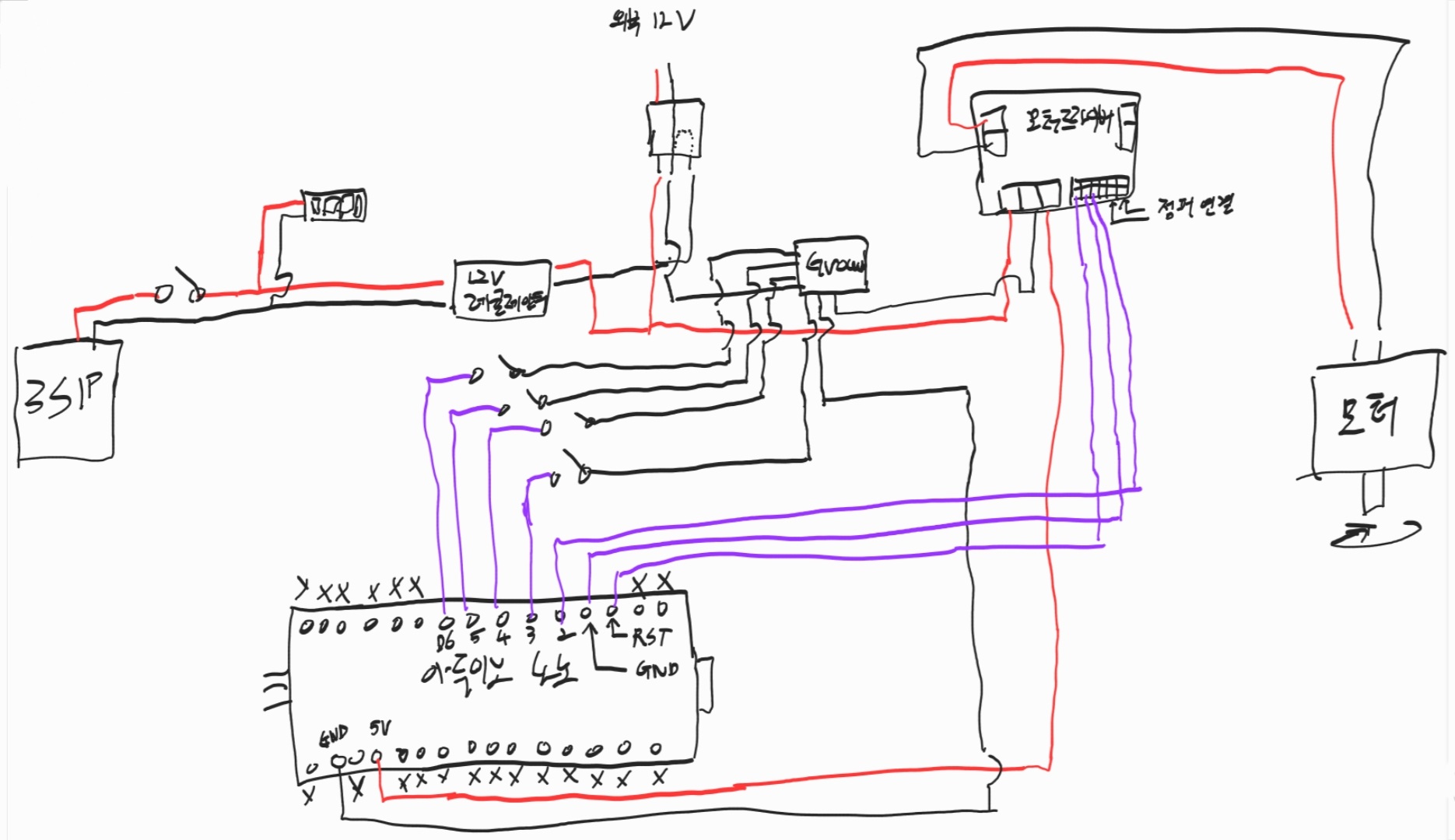

아두이노나노와 L298N모터드라이버, DC12V모터가 필요합니다.




//L298N 관련
int ENA = 10; //속도조절핀(pwm핀인 D3,5,6,9,10,11 중에서 사용)
int INA1 = 9;
int INA2 = 8;
int cmd = 0;

//스위치
int switch_1 = 7; //
int switch_2 = 6; //
int switch_3 = 5; //
int switch_4 = 4; //

//int switch_2 = 6; //
//int switch_3 = 5; //

//리미트스위치 변수
int loadswitch_1 = HIGH; //
int loadswitch_2 = HIGH; //
int loadswitch_3 = HIGH; //
int loadswitch_4 = HIGH; //
//int loadswitch_2 = HIGH; //
//int loadswitch_3 = HIGH; //


void setup()
  {

    pinMode(switch_1,INPUT_PULLUP);    // 타겟 리미트 스위치를 입력으로 설정
    pinMode(switch_2,INPUT_PULLUP);    // 타겟 리미트 스위치를 입력으로 설정
    pinMode(switch_3,INPUT_PULLUP);    // 타겟 리미트 스위치를 입력으로 설정
    pinMode(switch_4,INPUT_PULLUP);    // 타겟 리미트 스위치를 입력으로 설정
    //pinMode(switch_2,INPUT_PULLUP);
    //pinMode(switch_3,INPUT_PULLUP);

    Serial.begin(9600);
    pinMode(ENA, OUTPUT);
    pinMode(INA1, OUTPUT);
    pinMode(INA2, OUTPUT);
    digitalWrite(ENA, LOW);
    digitalWrite(INA1, LOW);
    digitalWrite(INA2, LOW);
    Serial.println("DC motor test");

   }

void loop()
  {
    loadswitch_1 = digitalRead (switch_1); //변수에 스위치값을 입력받음(타겟)
    loadswitch_2 = digitalRead (switch_2); //변수에 스위치값을 입력받음(타겟)
    loadswitch_3 = digitalRead (switch_3); //변수에 스위치값을 입력받음(타겟)
    loadswitch_4 = digitalRead (switch_4); //변수에 스위치값을 입력받음(타겟)
    //loadswitch_2 = digitalRead (switch_2);
    //loadswitch_3 = digitalRead (switch_3);

    if (loadswitch_1 == LOW || loadswitch_2 == LOW || loadswitch_3 == LOW || loadswitch_4 == LOW) {
      //Serial.println("Backward-PWM");
      //analogWrite(ENA, 100);
      //digitalWrite(INA1, LOW);
      //digitalWrite(INA2, HIGH);
      Serial.println("Forward-PWM");
      analogWrite(ENA, 255);
      digitalWrite(INA1, HIGH);
      digitalWrite(INA2, LOW);
      //delay(3000);
      //Serial.println("Backward-PWM");
      //analogWrite(ENA, 100);
      //digitalWrite(INA1, LOW);
      //digitalWrite(INA2, HIGH);
      //delay(3000);
      //Serial.println("stop");
      //digitalWrite(ENA, LOW);
      //digitalWrite(INA1, LOW);
      //digitalWrite(INA2, LOW);
    }
    else {
      Serial.println("stop");
      digitalWrite(ENA, LOW);
      digitalWrite(INA1, LOW);
      digitalWrite(INA2, LOW);
    }

  }
