에어소프트건(비비탄총) 자동 비비로더(비비탄 급탄기) 제작

반응형

https://youtu.be/j50TV--xbPw

50초짜리 짧은 영상입니다.





에어소프트건(비비탄총)용 비비로더(비비탄 급탄기) 제작중입니다.
돌돌이 비비로더를 샀는데..이놈이 제 탄창에 정확히 맞지않아서 비비탄 10발 넣기도 힘들었습니다.
새 비비로더를 사는것보다 전동 급탄기가 어떨까 하는 생각이 들어서 알아보다보니 전동 급탄기의 가격이 너무 높았습니다.
(싼게) 없으면 만든다 정신으로 급탄기 제작을 시작하게 되었습니다.

기구설계

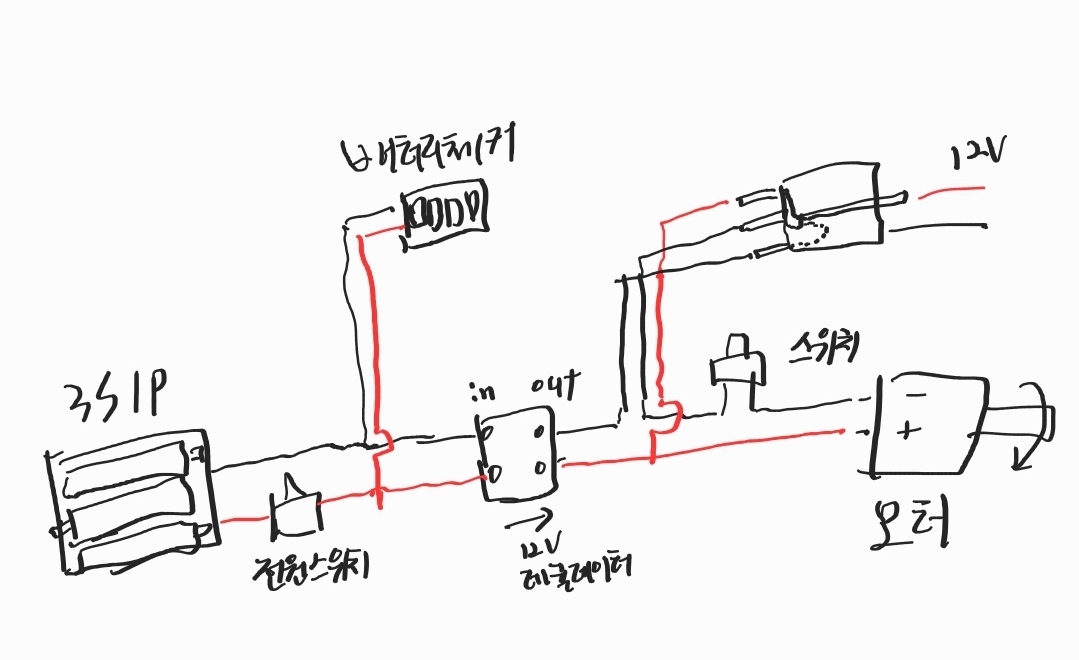

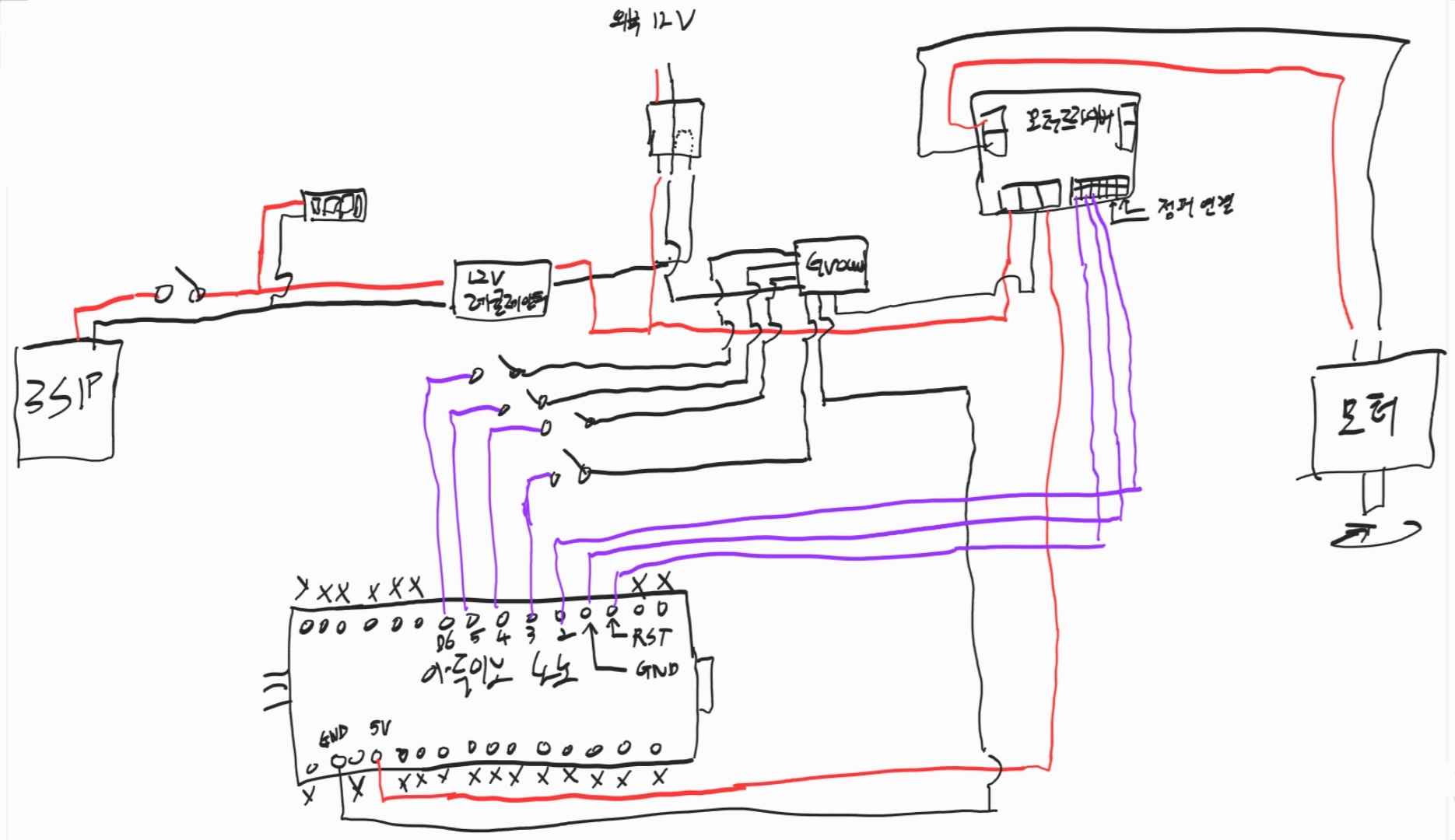

배선설계

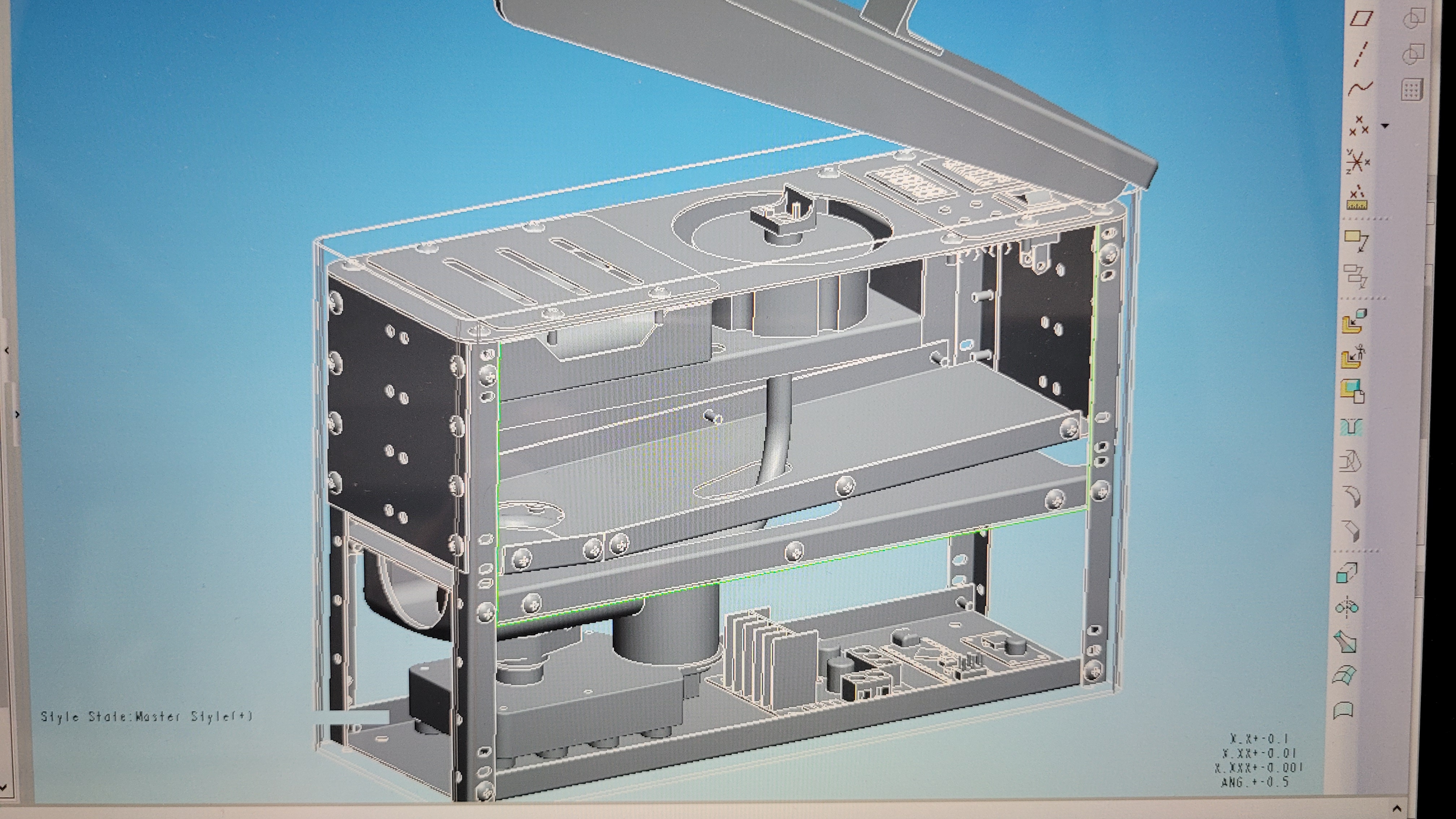

기구설계는 프로이를 사용했습니다.
주요 부품으로 아두이노(Nano), 스텝다운(12v), 모터드라이버(L298N) 를 사용했습니다.

일단은 구동부만 구현 했고 이외에도 구상해둔 기능이 많은데 과연 다 해낼수 있을지..

완성품은 케이스를 따로 설계하지 않고 시중에 판매중인 군용탄통에 넣도록 설계하여 탄통으로부터 탄알을 공급받는다는 부분에서 나름 감성이 있습니다.

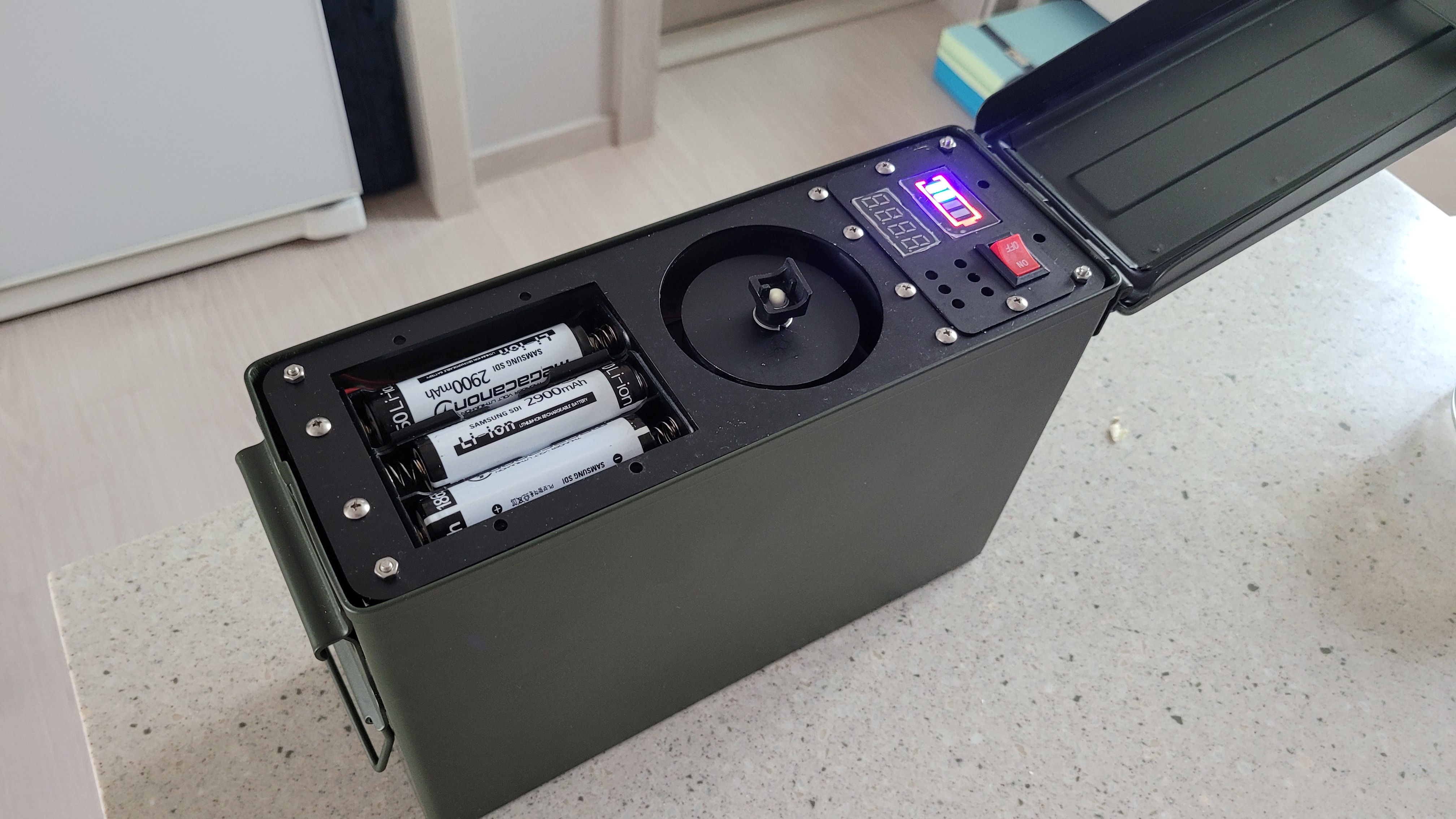

탄통옷 입기전

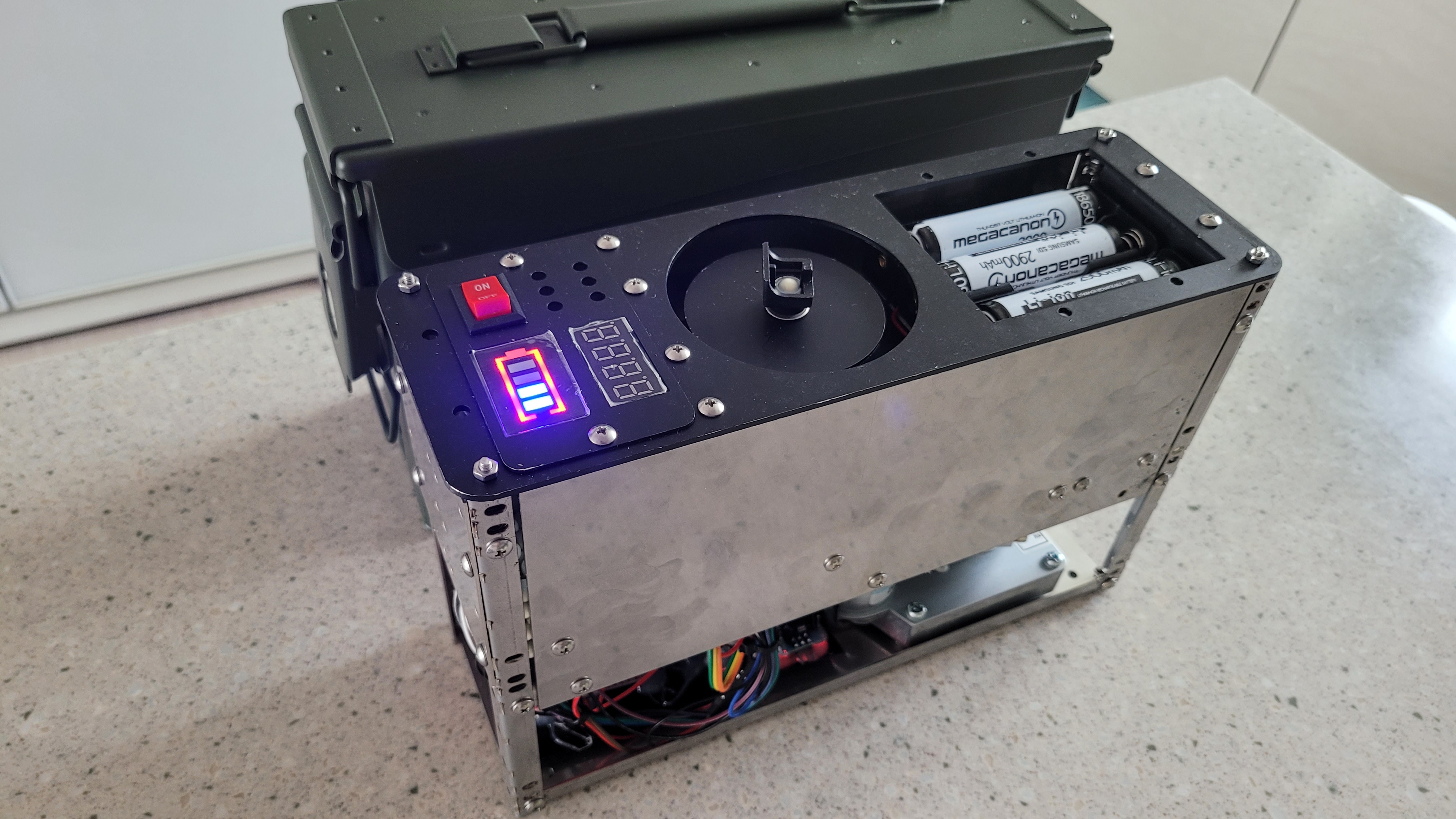

탄통옷을 입으면 이렇게..




추가할 기능.
1. 장탄수 표시기능
- 급탄수 체크 가능하도록 엔코더 장착 및 수정
- 7세그먼트로 디스플레이 구현
2. 목표 급탄수 설정기능
- 목표 급탄수 설정 기능 추가
- 목표 급탄수 도달시 자동 중지기능 추가

**추가**
필드에서 사용해보고 위 기능이 필요 없다는것을 깨달음..
그냥 꾹 눌러서 채우다가 탄창이 꽉차면 그걸로 끝..
목표 급탄이나 장탄수 표시 등이 전혀 불필요했음을 느꼈기 때문에 현타가 와서 이 상태에서 개발은 끝...


결국 불필요해진 아두이노와 드라이버를 다빼버렸습니다.




소스코드 공개합니다.
사실, 위 기능들을 포기하며 아두이노 및 드라이버가 필요없게 되었지만 추후 어찌될지 모르기 때문에..
https://heon2slow.tistory.com/m/20

에어소프트건 비비로더(자동급탄기) 소스코드
